Figures

Deux figures côte à côte

Mots-clefs : figure, newaxes, axes_bounds

clf()
a1=newaxes(); // première figure
a1.axes_bounds=[0,0,0.5,0.5];
a1.box='on';
plot2d(1,1)
a2=newaxes();  // deuxième figure
a2.axes_bounds=[0.5,0,0.5,0.5]; //[x_left,y_up,width,height]
a2.box='on';
plot2d(1,1)

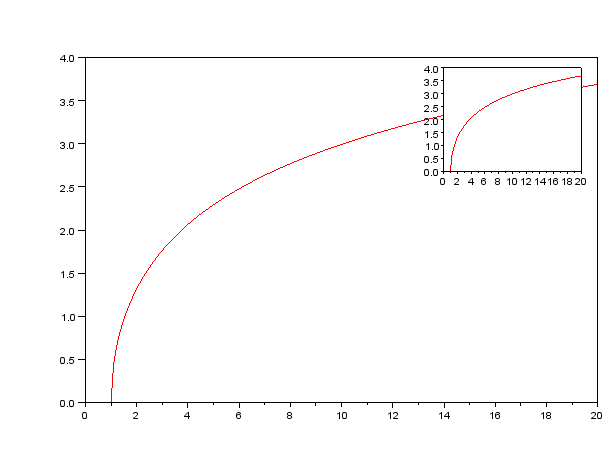

Insérer un inset en haut à droite de la figure principale

Mots-clefs: figure, inset, timbre, zoom

clf()
a1=newaxes();
a1.axes_bounds=[0,0,1.12,1];
t=0:0.1:20;
plot(t,acosh(t),'r')
a2=newaxes();
a2.axes_bounds=[0.69,0.11,0.3,0.3]; //[x_left,y_up,width,height]
a2.box='on';
plot(t,acosh(t),'r')
Figure

Nuage de points

Mots-clefs : figure, points, nuage

plot2d(x,y)
a=gca();
poly1=a.children(1).children(1);
poly1.line_mode='off';
poly1.mark_mode='on';
poly1.mark_style=0;
poly1.mark_size=0.1;
poly1.mark_foreground=2; // couleur bleue
Figure

Duplique les axes en haut et à gauche du cadre

Mots-clefs : figure, axes, drawaxis

a=gca();
// axe horizontal en haut du cadre
drawaxis(x=a.x_ticks.locations,y=max(a.y_ticks.locations),dir='u',tics='v',fontsize=1);
a1=a.children(1)
a1.visible='on';
// axe vertical à droite du cadre
drawaxis(y=a.y_ticks.locations,x=max(a.x_ticks.locations),dir='r',tics='v',fontsize=1);
a1=a.children(2)
a1.visible='on';
Figure

Images

Créer une image via les indices RGB

Mots-clefs : image, RGB, RVB, matrix, hypermat

R=[0 0 ; 0 0];
G=[255 255 ; 255 255];
B=[0 0 ; 0 0];
RGB=[R, G, B]
im=matrix(RGB,2,2,3);
Figure
